Описание на продукта

● Модел №: EA7EL

● Номинален ток: 10-800A

● Полюси: 2P, 3P, 4P

● Номинално напрежение: 400V

● Номинално изолационно напрежение: 690V

● Номинален остатъчен работен ток: 30, 100, 500mA (регулируем)

● Тип на освобождаване: термичен електромагнитен или електронен тип

Въведение

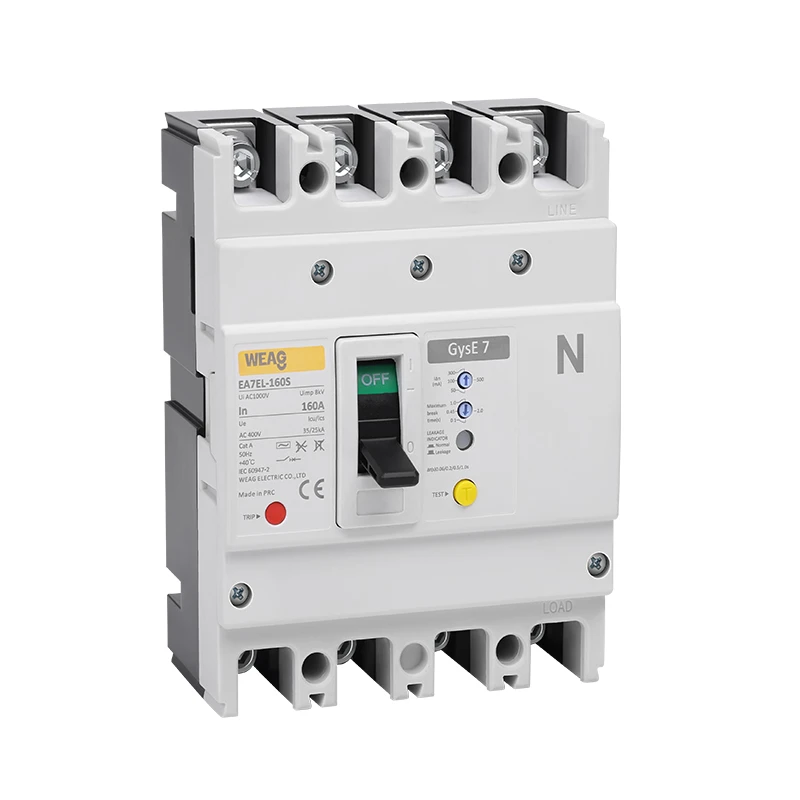

Серията EA7L и EA7EL от 3P 4P ELCB MCCB (Earth Leakage Circuit Breaker) са усъвършенствани устройства за безопасност, проектирани да осигурят стабилна защита срещу електрически утечки или токове на повреда. Тези прекъсвачи непрекъснато наблюдават електрическия ток, протичащ през веригата, и реагират бързо, като прекъсват веригата, когато открият ток на утечка, надвишаващ предварително определен праг.

Широко използвани в жилищни, търговски и промишлени условия, серията EA7L и EA7EL 3P 4P ELCB MCCB играят решаваща роля за повишаване на електрическата безопасност. Те са специално проектирани да предотвратяват електрически удари и опасности, причинени от заземяване или повреди на изолацията. Със своите високопроизводителни възможности, тези прекъсвачи предлагат надеждна защита и допринасят за цялостната безопасност на електрическите системи.

Сериите EA7L и EA7EL 3P 4P ELCB MCCB са проектирани да отговарят на разнообразните нужди на различни приложения. Те са подходящи за използване в жилищни сгради, търговски обекти, производствени съоръжения и други индустриални среди, където електрическата безопасност е от първостепенно значение. Конфигурациите 3P и 4P осигуряват гъвкавост и съвместимост с различни електрически системи и инсталации.

Чрез включването на MCCB от серията EA7L и EA7EL 3P 4P ELCB в електрически системи, потребителите могат значително да намалят рисковете, свързани с електрически повреди. Тези прекъсвачи осигуряват жизненоважен слой на защита чрез незабавно откриване и прекъсване на токове на утечки, предотвратяване на потенциални електрически аварии, повреда на оборудването и опасност от пожар.

В заключение, серията EA7L и EA7EL 3P 4P ELCB MCCB са незаменими устройства за безопасност, широко използвани в жилищни, търговски и индустриални приложения. Със своите усъвършенствани възможности тези прекъсвачи активно допринасят за повишаване на електрическата безопасност, защита на живота и предпазване на електрическите системи от опасностите от утечки или токове на повреда.

функция

● Защита от късо съединение

● Защита от претоварване

● Защита от изтичане на земя/заземяване

● Прекъсване на връзката

● Регулируема настройка на номиналния ток

● Настройка на остатъчен работен ток

Технически данни

Ток на рамката (A)		125		160
Модел		EA7L-125S	EA7L-125H	EA7L-160S	EA7L-160H
Номер на полюса		2, 3, 4		2, 3, 4	3, 4
Номинален ток (A)		10, 16, 20, 32, 25, 40, 50, 63, 80, 100, 125		63, 80, 100, 125, 140, 160
Номинално напрежение (V)		AC400V		AC400V
Номинално изолационно напрежение (V)		AC690V		AC690V
Изключвателна способност при късо съединение (KA) Icu/Ics	AC400V	25/18	35/25	25/18	50/35
Номер на работен цикъл	Електрически живот	6000		6000	3000
	Механичен живот	9000		9000	7000
Бърз тип	Номинален остатъчен работен ток	30, 100, 500 (регулируеми)
	Макс. време на задействане	0.1
Тип забавяне	Номинален остатъчен работен ток	30, 100, 500 (регулируеми)
	Макс. време на задействане	-
	Макс. време на задействане под 21∆n (s)	{{0}}.45, 1.0, 2.0 (регулируем)
	Инерционно време на незадействане под 21∆n (s)	0.1, 0.5, 1.0
Автоматично освобождаване		Термичен електромагнитен тип

Ток на рамката (A)		250
Модел		EA7L-250S	EA7L-250H
Номер на полюса		3, 4
Номинален ток (A)		100, 125, 140, 160, 180, 220, 225, 250
Номинално напрежение (V)		AC400V
Номинално изолационно напрежение (V)		AC690V
Изключвателна способност при късо съединение (KA) Icu/Ics	AC400V	25/18	50/35
Номер на работен цикъл	Електрически живот	3000
	Механичен живот	7000
Бърз тип	Номинален остатъчен работен ток	30, 100, 500 (регулируеми)
	Макс. време на задействане	0.1
Тип забавяне	Номинален остатъчен работен ток	30, 100, 500 (регулируеми)
	Макс. време на задействане	-
	Макс. време на задействане под 21∆n (s)	{{0}}.45, 1.0, 2.0 (регулируем)
	Инерционно време на незадействане под 21∆n (s)	0.1, 0.5, 1.0
Автоматично освобождаване		Термичен електромагнитен тип

Ток на рамката (A)		400		800
Модел		EA7L-400S	EA7L-400H	EA7L-800H
Номер на полюса		3, 4		3, 4
Номинален ток (A)		250, 315, 350, 400		500, 630, 700, 800
Номинално напрежение (V)		AC400V		AC400V
Номинално изолационно напрежение (V)		AC690V		AC690V
Изключвателна способност при късо съединение (KA) Icu/Ics	AC400V	35/25	65/50	65/50
Номер на работен цикъл	Електрически живот	2000
	Механичен живот	4000
Бърз тип	Номинален остатъчен работен ток	30, 100, 500 (регулируеми)
	Макс. време на задействане	0.1
Тип забавяне	Номинален остатъчен работен ток	30, 100, 500 (регулируеми)
	Макс. време на задействане	-
	Макс. време на задействане под 21∆n (s)	{{0}}.45, 1.0, 2.0 (регулируем)
	Инерционно време на незадействане под 21∆n (s)	0.1, 0.5, 1.0
Автоматично освобождаване		Термичен електромагнитен тип

Ток на рамката (A)		160	250	400	800
Модел		EA7L-160H	EA7L-250H	EA7L-400H	EA7L-800H
Номер на полюса		3, 4
Номинален ток (A)		63, 80, 100, 125, 140, 160	100, 125, 140, 160, 180, 220, 225, 250	250, 315, 350, 400	500, 630, 700, 800
Номинално напрежение (V)		AC400V
Номинално изолационно напрежение (V)		AC690V
Изключвателна способност при късо съединение (KA) Icu/Ics	AC400V	35/25	65/50	70/50	65/50
Номер на работен цикъл	Електрически живот	1500	1000	1000	1000
	Механичен живот	7000	7000	4000	4000
Бърз тип	Номинален остатъчен работен ток	30, 100, 500 (регулируеми)
	Макс. време на задействане	0.1
Тип забавяне	Номинален остатъчен работен ток	30, 100, 500 (регулируеми)
	Макс. време на задействане	-
	Макс. време на задействане под 21∆n (s)	{{0}}.45, 1.0, 2.0 (регулируем)
	Инерционно време на незадействане под 21∆n (s)	0.1, 0.5, 1.0
Автоматично освобождаване		Електронен тип

Въпроси и отговори

В: Какво е EA7L/EA7EL ELCB?

A: EA7L/EA7EL ELCB (Earth Leakage Circuit Breaker) е устройство за безопасност, предназначено да открива и защитава срещу електрически утечки или токове на повреда. Той непрекъснато следи електрическия ток, протичащ през верига, и бързо прекъсва веригата, когато открие ток на утечка над определен праг.

Въпрос: Как работи EA7L/EA7EL ELCB?

О: EA7L/EA7EL ELCB работи, като сравнява входящите и изходящите токове във верига. Той измерва разликата между тези токове, известна като остатъчен ток. Ако остатъчният ток превиши предварително определен праг, това показва наличието на повреда или утечка към земята и задейства ELCB да се задейства, като по този начин прекъсва веригата.

Въпрос: Какви са предимствата от използването на EA7L/EA7EL ELCB?

О: Предоставя няколко предимства, включително:
● Защита срещу токови удари чрез бързо прекъсване на веригата при откриване на токове на утечка.
● Повишена безопасност чрез предотвратяване на опасности, причинени от заземяване или повреди на изолацията.
● Защита на оборудването и уредите от потенциални щети поради електрически повреди.
● Съответствие с разпоредбите и стандартите за безопасност в жилищни, търговски и индустриални приложения.

В: Може ли EA7L/EA7EL ELCB да предпазва от претоварване и късо съединение?

О: Да, EA7L/EA7EL ELCB са предназначени основно за откриване на електрически утечки и защита срещу заземяване. Освен това има функция за защита от претоварване, като претоварване и късо съединение.

Въпрос: EA7L/EA7EL подходящи ли са както за жилищни, така и за индустриални приложения?

О: Да, те обикновено се използват както в жилищни, така и в индустриални приложения. Предлагат се в различни размери и конфигурации, за да отговарят на различни номинални токове и изисквания за монтаж.

Въпрос: Изискват ли се ELCB EA7L/EA7EL редовно тестване или поддръжка?

О: Препоръчва се периодично да се тестват ELCB, за да се гарантира правилното им функциониране. Рутинното тестване и поддръжка може да помогне за идентифициране на всякакви повреди или неизправности в ELCB и да гарантира неговата надеждност при защита срещу утечки на електричество.
